[Monitoring] EKS & Prometheus & Grafana

개요
이전글에 알람에 대해서 정리했었는데 결국 알람을 받으려면 잘 구성된
모니터링 아키텍처가 있어야한다 !
그러므로 잘 구성해보려고 노력하는 모습이 담긴
모니터링 아키텍처를 직접 만들어 보자💪

[EKS]

1. EKS 환경설정

• 이전글 참조 > EKS환경설정

2. EKS 생성(eksctl)

---
apiVersion: eksctl.io/v1alpha5
kind: ClusterConfig

metadata:
  name: dhkim-eks # 생성할 EKS 클러스터명
  region: ap-northeast-2 # 클러스터를 생성할 리전
  version: "1.27"

vpc:
  cidr: "20.0.0.0/16" # 클러스터에서 사용할 VPC의 CIDR
  nat:
    gateway: HighlyAvailable

managedNodeGroups:
  - name: node-group # 클러스터의 노드 그룹명
    instanceType: t3.xlarge # 클러스터 워커 노드의 인스턴스 타입
    desiredCapacity: 1 # 클러스터 워커 노드의 갯수
    volumeSize: 20  # 클러스터 워커 노드의 EBS 용량 (단위: GiB)
    privateNetworking: true
    ssh:
      enableSsm: true
    iam:
      withAddonPolicies:
        imageBuilder: true # Amazon ECR에 대한 권한 추가
        albIngress: true  # albIngress에 대한 권한 추가
        cloudWatch: true # cloudWatch에 대한 권한 추가
        autoScaler: true # auto scaling에 대한 권한 추가
        ebs: true # EBS CSI Driver에 대한 권한 추가

cloudWatch:
  clusterLogging:
    enableTypes: ["*"]

iam:
  withOIDC: true

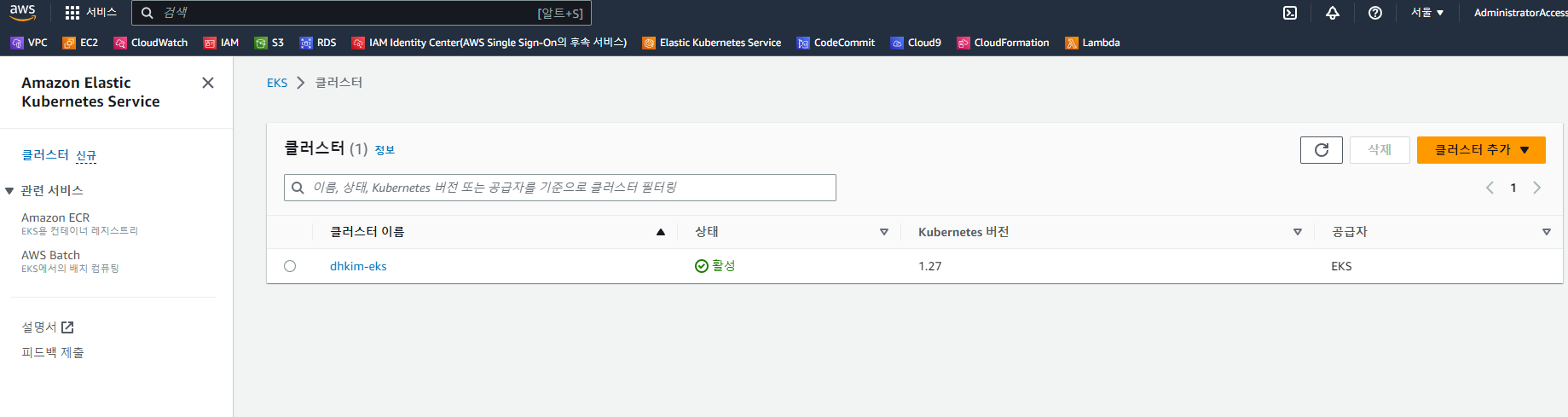

생 성 완 료 ~

[Prometheus]

1. 프로메테우스 배포

kubectl create namespace monitoring

• monitoring 네임스페이스 생성

helm repo add prometheus-community https://prometheus-community.github.io/helm-charts

• prometheus-community 차트 리포지토리를 추가

helm upgrade -i prometheus prometheus-community/prometheus \
    --namespace monitoring \
    --set alertmanager.persistentVolume.storageClass="gp2",server.persistentVolume.storageClass="gp2"

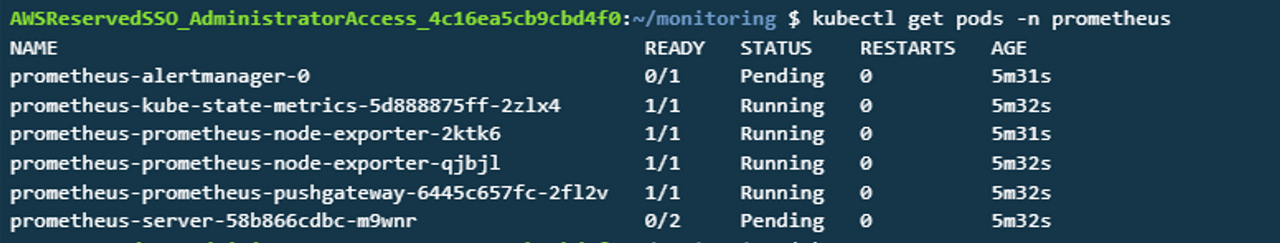

배포가 잘 안된다..

2. CSI 드라이버 IAM역할 생성

Pending이 안된다. describe 해보자

액세스가 안되고있다. EKS로 하려니까 쉽지않다

• AWS EBS를 PV로 사용하려면 접근권한을 설정해줘야한다

eksctl create iamserviceaccount \
  --name ebs-csi-controller-sa \
  --namespace kube-system \
  --cluster my-cluster \
  --attach-policy-arn arn:aws:iam::aws:policy/service-role/AmazonEBSCSIDriverPolicy \
  --approve \
  --role-only \
  --role-name AmazonEKS_EBS_CSI_DriverRole

• IAM역할생성

eksctl create addon --name aws-ebs-csi-driver --cluster my-cluster --service-account-role-arn arn:aws:iam::111122223333:role/AmazonEKS_EBS_CSI_DriverRole --force

• ebs csi 확인

eksctl get addon --name aws-ebs-csi-driver --cluster my-cluster



• 잘 바운드 되었다.

하지만 아직도 파드는 팬딩상태이다..

3. alertmanger 수정

• ip주소를 알수 없다고 나온다

• 스테이트풀셋에 있는 alertmanger를 클러스터 내부에서 통신하기위해 컨피그 수정

• 완벽하게 다 올라왔다

[Grafana]

1. 그라파나 배포

• 그라파나 docs에서 기본적으로 매니페스트를 제공해준다

Deploy Grafana on Kubernetes | Grafana documentation

• 그냥 있는 그대로 설치해도 무방하지만 난 ingress를 사용하여 프로메테우스와 그라파나를 접근하고싶기 때문에
  type과 port를 변경하였다. 그리고 namespace도 monitoring으로 설정

• 다행히 그라파나배포는 별문제없었고 필요한것들은 다 올라왔다.

[AWS Load Balancer Controller]

1. IAM 정책생성

curl -O https://raw.githubusercontent.com/kubernetes-sigs/aws-load-balancer-controller/v2.4.7/docs/install/iam_policy.json

aws iam create-policy \
    --policy-name AWSLoadBalancerControllerIAMPolicy \
    --policy-document file://iam_policy.json

• 정책생성

2. ServiceAccount 생성

eksctl create iamserviceaccount \
  --cluster=my-cluster \
  --namespace=kube-system \
  --name=aws-load-balancer-controller \
  --role-name AmazonEKSLoadBalancerControllerRole \
  --attach-policy-arn=arn:aws:iam::111122223333:policy/AWSLoadBalancerControllerIAMPolicy \
  --approve

3. AWS LoadBalancer Controller 설치

helm repo add eks https://aws.github.io/eks-charts
helm repo update

• 헬름 차트 업데이트

helm install aws-load-balancer-controller eks/aws-load-balancer-controller \
  -n kube-system \
  --set clusterName=my-cluster \
  --set serviceAccount.create=false \
  --set serviceAccount.name=aws-load-balancer-controller

• EKS가 Fargate일 경우 하기와 같은 옵션 추가
  • --set region=region-code
  • --set vpcId=vpc-xxxxxxxx
• kubectl get deployment -n kube-system aws-load-balancer-controller 로 설치가 잘 되었는지 확인

[Ingress]

1. Ingress 배포

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  namespace: monitoring
  name: monitoring-ingress
  annotations:
    # Ingress Core Settings
    kubernetes.io/ingress.class: alb
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/target-type: ip
    alb.ingress.kubernetes.io/target-group-attributes: stickiness.enabled=true,stickiness.lb_cookie.duration_seconds=60
    # SSL Settings
    alb.ingress.kubernetes.io/listen-ports: '[{"HTTP": 80}, {"HTTPS":443}]'
    alb.ingress.kubernetes.io/certificate-arn: arn:aws:acm:ap-northeast-2:'accountID':certificate/'ACMarn'
    alb.ingress.kubernetes.io/ssl-redirect: '443'
spec:
  rules:
  - host: prometheus.dhkim94.com
    http:
        paths:
          - path: /
            pathType: Prefix
            backend:
              service:
                name: prometheus-server
                port:
                  number: 80
  - host: grafana.dhkim94.com
    http:
        paths:
          - path: /
            pathType: Prefix
            backend:
              service:
                name: grafana
                port:
                  number: 80

• HTTPS를 위한 ingress.yaml작성

2. ELB확인

• ALB 및 그라파나,프로메테우스POD로 대상그룹 생성 완료

[Prometheus & Grafana]

1. ALB 접속확인

• https://prometheus.domain으로 프로메테우스 접속 및 메트릭 정보 확인

• https://prometheus.domain Grafana 접속확인
• id : admin
  pw: admin

2. 그라파나 설정

• http://서비스이름.네임스페이스.svc:포트  로 데이터소스를 프로메테우스로 지정

• 그라파나에서 다양한 대시보드 템플릿을 제공해줌
• 13770이 마음에 들어서 사용

• EKS node1개에서 2개로 늘려보자

• node를 늘렸을때도 정상적으로 확인됨
• 연동 확인 완료 😎

🐃다음스탭은 이 구성된 모니터링 아키텍처를 좀 더 고도화 해볼예정이다(알람연동,자동등록등)
